冷える!小さい!お手軽!チルドコンベアに冷却モデル登場!

冷える!小さい!お手軽!チルドコンベアに冷却モデル登場!

製品画像

無料冷却テスト
実施中!

カタログ

※アイコンをクリックするとカタログがご覧いただけます。

製造ライン用冷却ベルトコンベアー

使用用途例

充填後バーム商品の表面固化
小さいアイテムの粗熱取り
チョコ掛け製品のチョコ固化

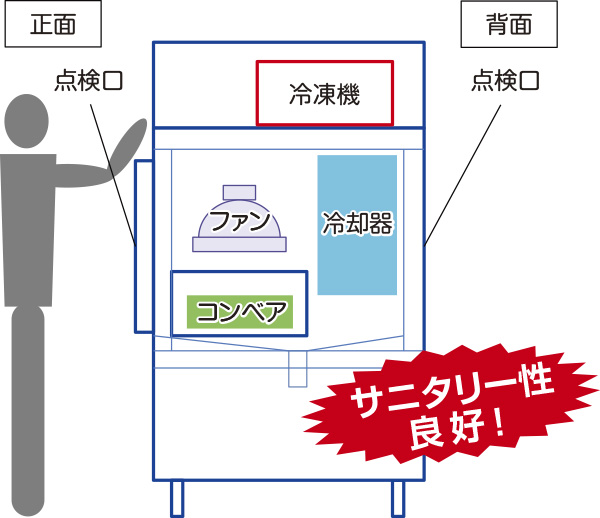

構造イメージ

構造イメージ

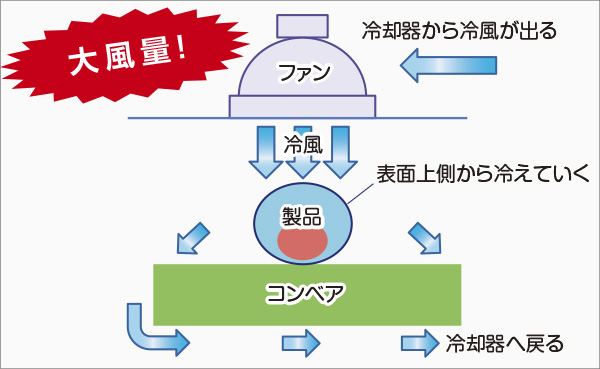

冷風サイクル

冷風サイクル

冷風が庫内を循環しています。
コンベアと冷却器部分は水洗い可能です。

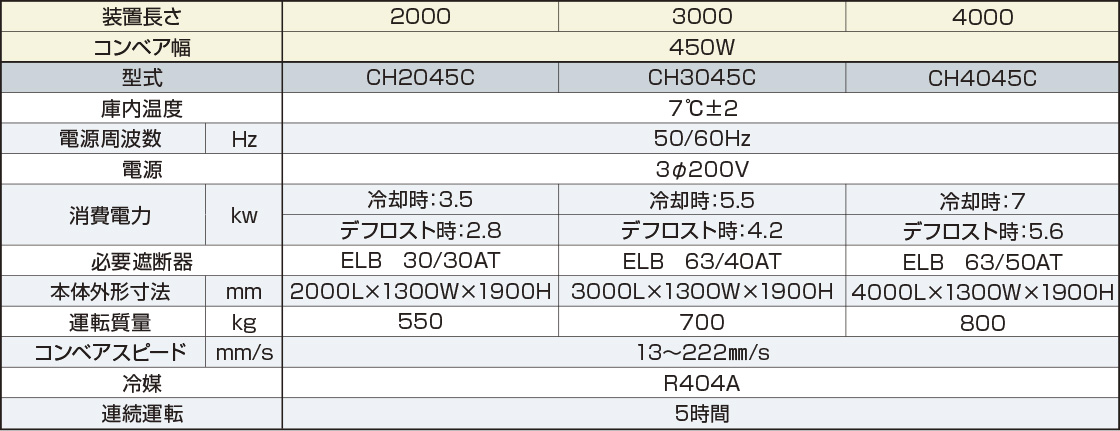

製品仕様一覧

チルドコンベア冷却用(冷凍機一体型)

装置長さ
(min2000~MAX4500程度)
2000 3000 4000
庫内温度 推奨5℃±2 (設定温度 0~15℃)
電源周波数 Hz 50/60Hz
電源 3φ200V
消費電力 kw 冷却時:3.5 冷却時:5.5 冷却時:7
デフロスト時:2.8 デフロスト時:4.2 デフロスト時:5.6
必要遮断器 ELB 30/30AT ELB 63/40AT ELB 63/50AT
本体外形寸法
(ベルト幅400のとき)
mm 2000L×1350W×1900H 3000L×1350W×1900H 4000L×1350W×1900H
運転質量 kg 550 700 800
コンベアスピード mm/s 13~222mm/s
冷媒 R404A
連続運転 5時間

※ベルト幅は最大600Wまでです。樹脂平ベルトやSUSネットベルトなどお選びいただけます。

※上記の仕様は参考です。冷却条件・設置条件によって能力や寸法など個々に設計します。

※測定条件は次の通りです。温度:15~25℃ 湿度:70%以下

※本製品は開発中の為、予告なく仕様を変更する場合があります。

※連続運転時間は目安です。運転条件によって冷却コイルに霜が付くためデフロストが定期的に必要になる可能性があります

製品負荷から必要なチルドコンベアの長さを計算してみる

処理量[g/s]×温度差(T1-T2)[K]×比熱[J/g・K]×安全率1.2÷1000=製品負荷[kw]

処理量(g/s):
冷却前温度T1(K):
冷却後温度T2(K):
比熱(J/g・K):

比熱が分からない場合は空欄にしても計算されます。
その場合は比熱の最大値4.2で計算されます。

製品負荷(kw):
必要な長さ(目安):

製品負荷チルコン必要長さ
7kw以上
10kw未満
4m
3kw以上
7kw未満
3m
3kw未満2m

あくまで目安としてお考えください。
導入ご検討の際は冷却条件をヒアリングさせていただきご提案させていただきます。

無料冷却テスト実施中!

サンプルをお送りいただければご検討中の製品がチルドコンベアでどれくらいで冷えるのかテストいたします。

■無料冷却テスト実施の流れ

  1. ①お問合せフォームに『無料冷却テスト希望』と記入し送ってください。後日担当者よりテスト依頼用紙をメールします。
  2. ②テスト依頼用紙に必要事項を書き込み、メールしてください。
  3. ③冷却条件等について確認がとれましたら、下記住所にサンプルを送付してください。(送料はお客様にてご負担をお願いします)

〒143-0025
東京都大田区南馬込2-29-17
菱熱工業株式会社 産業設備ドメイン

品名に「冷却テスト用サンプル」とお書きください。

サンプルが到着しましたら冷却テストを実施し、簡単なご報告書をお送りします。

■提供できるデータ

※冷却条件や製品によってご提供できるデータが変わります。

テストの結果のご感想をお送りいただけますと幸いです。

テスト用デモ機お貸出し(有償)もできます。※現在準備中です。
